全自动射芯机电控系统采用PLC编程控制器进行中枢控制,一键全自动操作,所有环节的时间与速度无极可调,最大程度提高了工作效率;自动控温,温度实时显示;独立储气罐,独立调整射砂气压;保证射砂质量;配备气力送砂装置,自动定量加砂,省时省力;电器元件集中设计,线路全部内置,安全可靠;工艺参数可调,可根据客户要求特殊制作。
全自动射芯机操作方式:全自动、单周自动、点动,三者可调。
全自动射芯机技术参数:
项目/型号
Z8615
Z8625
最大定做调整参数
模板尺寸
500 mm×400mm
650mm×450mm
780mm×550mm
芯盒最大尺寸(含支架)长 宽 厚
500mm×450mm×350mm
650mm×500mm×400mm
700mm×600mm×450mm
开合模行程
250-600mm
250-700mm
300-800mm
最大砂芯重量
15kg
25kg
35kg
合模夹紧力(0.6Mpa)
1200kgf
1900kgf
<2500kgf
砂斗容积
150kg
150kg
300kg

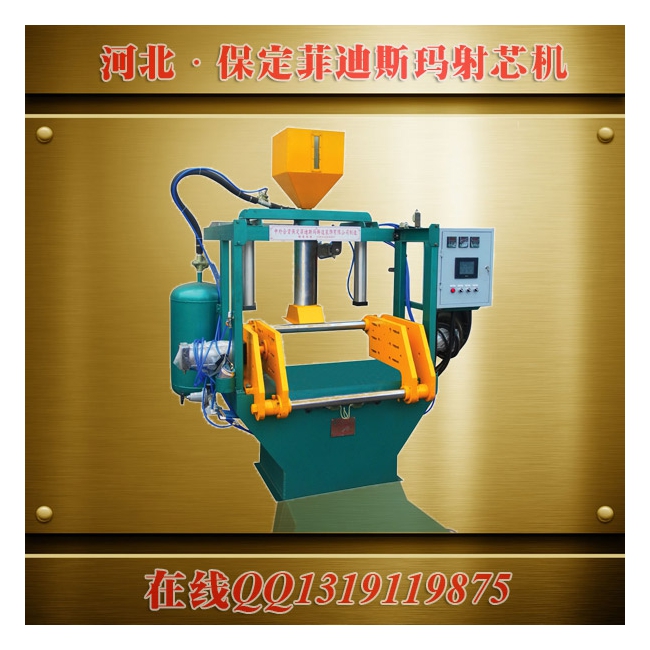

Z8610全自动射芯机 主机概述
主机采用钢结构件,用型钢及钢板焊接而成,具有足够的刚度和强度,确保各部件平稳、安全。
主机根据射芯制造工艺,分为供砂、射砂、模板装置、控制四大系统,含有供砂、射砂、砂筒移动、清理模具等装置,还有气动控制、加热结构、温度监测系统。
本机由PLC可编程序控制器自动控制设备工作的全过程。
设备的动作顺序说明。
设备的动作可以是手动的,也可以是单周自动。自动时的动作顺序,由PLC程序来控制。
Z8610全自动射芯机 主要技术参数
l 模具最大尺寸:620×280
l 模具最小厚度:300mm(其中定模厚度为150mm)
l 定动两模板间最大距离:600mm
l 合模行程:400mm
l 合模夹紧力:1.2T
l 砂斗容量:200Kg
l 最大砂芯重量:20Kg
l 驱动方式:气动
l 操作方式:手动/单周
l 气动系统压力:0.55~0.65Mpa
l 射砂压力(可调):0.3~0.45Mpa
l 加热方式:电加热
l 加热功率:25Kw
